sony LBTV202 rijeseno

[kibsa]

Na pomenutoj muzickoj liniji neko je izvadio nf stepen. Ako neko zna sta je bilo ili ima shemu da mi pomogne.Izvaden je i hladnjak i plocica na kojoj je bio izlaz.

[milan]

Nisam siguran, moras proveriti i oznake na PCB plocici kao i pozicija IC kola i koliko ima izvoda.

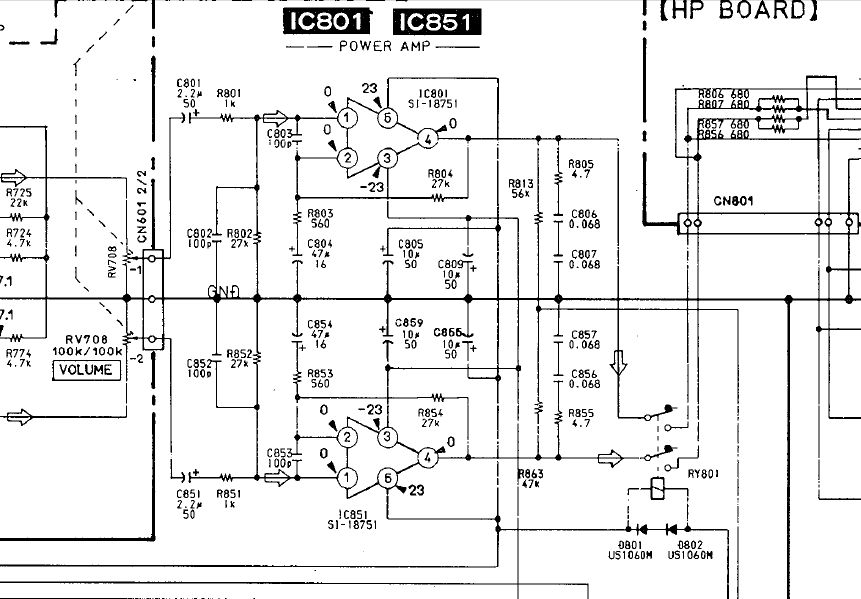

Postoji i ova varijanta sa dva IC kola na poziciji IC801 i IC851.

[kibsa]

nemam uopste plocice na kojoj su bili izlaziž, niti hladnjaka.

[vlatkocopa]

Bas neki "majstor"....cim nemas plocicu za NF,izmeri napajanje i nabuzdi neki drugi najednostavniji izlaz...TDA,STK...

[toce]

Evo ti izlaz

[toce]

Evo i slika plocice obe dve su iste sretan rad

Ako zatreba imam kompletnu semu

[toce]

Nisam siguran, moras proveriti i oznake na PCB plocici kao i pozicija IC kola i koliko ima izvoda.
Postoji i ova varijanta sa dva IC kola na poziciji IC801 i IC851.

Milane upravusi to su ta kola i pozicije koje si upisao

[kibsa]

Bas neki "majstor"....cim nemas plocicu za NF,izmeri napajanje i nabuzdi neki drugi najednostavniji izlaz...TDA,STK...

Vlatkocopa, slazem se s tvojim prijedlogom. Majstor prije mene je to uradio i ja bih da musterija ne insistira vratiti uredaj u prvobitno stanje. Majstor prije mene je ugradio kompletan nf modul iz philips tv-a sa tda1520 s cim nisu bili zadovoljni i nije dugo trajalo.
Evo uspio sam ih ubijediti da pokusam sa budom, a probacu sa nf modulom iz nekog telefunken tv-a sa dva kom TDA2040.

[kibsa]

Kao u malo kojem poslu, u ovom nasem moras biti vjest i sa uredajima, a i sa musterijama. Uspio sam ga ubijediti za bud i ugradio modul sa 2xTDA2040 i zakacio ga na jedno napajanje 25v posto su originali bili na 2x25v. Musterija zadovoljna, a ja jos vise.Popravio uredaj-jedna briga manje, otvorio sebi poso za jos jednu liniju,rashodovo tv i unovcio nf modul-kutija i katodna cijev idu na smece,vise prostora u radnji i jos jedna briga manje. Svi vuci siti, a ovce na broju.Hvala svima koji su uzeli ucesce u ovoj temi, pa makar i kritikovali.

[vlatkocopa]

bravo
