BAUKNECHT TRKK66302 mašina za sušenje veša

[alexb]

Potrebno servisno uputstvo i ili el.shema za masinu za susenje vesa Bauknecht mod.TRKK6630/2 .Zamenjen termostat kit (dva kao termoprekidaca od kojih ide veza na grejac jer jedan nije davao dabar kontakt sa instrumentom) ali i posle toga kada je masina pustena da radi u pocetku je pocela da greje a zatim prekinula grejanje.Pratio sam vodove do grejaca i na elektronskoj ploci odakle idu kablovi do ovih senzora i grejaca sam samo pritiskanjem prikljucnica na toj ploci proveravao i posle toga je grejanje radilo.To je u redu ali mi nije jasno kako je problem resen i koliko ce da radi jer nisam nista konkretno utvrdio.Zbog toga mi je potrebno ovo uputstvo i shema da bih znao kako to sve funkcionise jer je ovako problem resen na slepo i slucajno.

[kisko]

Šemu ćeš teško naći no očigledno ti je problem u priključnicama(kako ih već nazivaš)tj loš kontakt njih i samog modula,podigni malo te kontakte da imaju bolji spoj sa modulom

[GTI]

Ta masina ako ne oseti vlagu u bubnju,vrlo kratko greje.Probaj da prevezes senzor ili ubaci mokar ves pa vidi da li ce da prekine grejanje.

[alexb]

Ta masina ako ne oseti vlagu u bubnju,vrlo kratko greje.Probaj da prevezes senzor ili ubaci mokar ves pa vidi da li ce da prekine grejanje.

Probao sam i to.Vezao sam senzor vlage(ona dva lima od prohroma) direktno i opet je prekidalo grejanje.Nasao sam jedan servisni manual za TRkk6850 gde je sve skoro isto kao i za ovaj model.Ima tu neki senzor u izlaznom kanalu gde prolazi topao vazduh.Mozda on prekida dovod struje do grejaca.Pokusacu da ovo servisno uputstvo prilozim,pa mozda neko pogleda i predlozi sta da preduzmem oko problema sto masina prekida rad grejaca iako ves jos nije suv.

[GTI]

Da li ta masina ima trafo 220/12/24V?

[alexb]

Da li ta masina ima trafo 220/12/24V?

Nisam primetio neki trafo osim neki na ploci,verovatno za napajanje onih malih releja ali pogledacu kada je budem opet otvarao.Ako mozes da mi pojasnis gde da potrazim taj trafo na masini i za sta treba da sluzi on.

[GTI]

Bas na toj ploci se nalazi,plave boje (uglavnom) i ima 12V i 24V na izlazu.Deo sa 12V napaja elektroniku,a onaj sa 24V napaja samo kolo senzora vlage.Kad se izgubi tih 24V (ili dodje do prekida u tom kolu),masina se ponasa tako kao kod tebe.Proveri taj deo napajanja i ostale elemente u delu elektronike senzora.

[alexb]

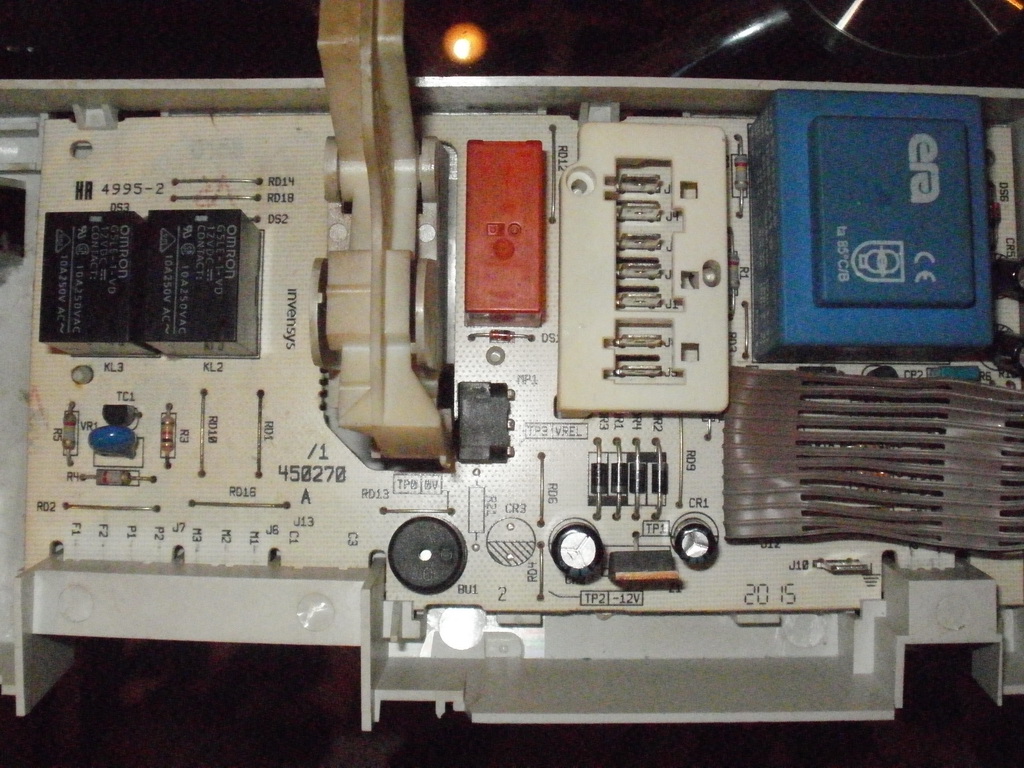

Da li moze da posluzi shema ploce iz ovog manuala gde pise na kojim mestima da se provere naponi,ako ne provericu na licu mesta kada je masina ukljucena da radi i javicu posle sta se desava.U prilogu saljem sliku ploce.Da li je to mozda ovaj plavi trafo.Nazalost nisam snimio celu plocu,jer sam tada obracao paznju na ova dva omron releja koji izgleda ukljucuju grejac.

[GTI]

To je taj trafo.Izmeri sve diode i otpornike.

[alexb]

Proveravao sam lemove na ovoj ploci i video sa lupom napuknut lem na dve nozice ovog valjda relea ili sta je narandzaste boje,prelemio sam ih sve i naneo sam tanak sloj na delu ploce gde se spajaju
konektori tako da je masina posle radila.Proverili smo nakon nekoliko susenja,nadam se da je sa ovim problem resen ali bih voleo da sacekam jos izvestan period pa da napisem da je reseno.
Masina radi dobro vec izvesno vreme tako da smatram da je ovaj problem resen.
Hvala svim kolegama na pomoci i savetima.
