Philips 20pt1554/58 l9.2e

[stanko1980]

FIRMA:
MODEL:philips 20pt1554/58
CHASSIS(oznaka šasije):l9.2e
PCB(oznake na štampanoj ploči):
MCU(procesor):SAA5560ps/m2/0056
EEPROM:24c08
VERTIKALA:TDA9302h
AUDIO:TDA7056b
VIDEO:tda8842
SMPS (mreža):MC44603ap
FBT (vn trafo):
TUNER:
KVAR:tv predje u stbay posle 10-tak sekundi
OPIS KVARA:Problem sa tv je u tome sto ponekad posle 10 sekundi rada predje u stbay nekada radi i duze i onda opet se ugasi i predje u stbay... Kad udjem u servis mod pokaze mi error code 12 nasao sam na internetu da je to neka vrsta zastite Black current calibration loop instable skontao sam da je to neki povratni strujni signal sa ekrana, e sad dali je crkao ekran ili mozda nesto drugo da pokusam znacila bi mi svaka pomoc... Hvala u napred!

[zozontv1]

Probaj da se ''poigraš'' sa podešavanjem g2, malo zavrti trimer, pa probaj, pa opet tako, u jednu ili u drugu stranu......

[stanko1980]

Probao sam sa podesavanjem G2 ali nisam nista dobio, na semi sam nasao da taj signal ide na video procesor na pin 18 i tu postoji naponski razdelnik od dva otpornika od 1k (3347 i 3260) i zener diode 8,2v (6343) e sad pitanje dali bi smeo pojacati jedan otpornik da bi smanji tu stuju zastite...? Da napomenem kada radi tv slika je skroz ok!

[acavplana]

Izmeri napon na pinu 18 video procesora kada tv radi normalno i kada se gasi,onda ces znati da li da povecas ili smanjis taj povratni impuls.

[krllebg]

Mani teoriju ... izmenjaj tih 5 komponenata koje imas u kolu zastite,ulozi u svoj TV 5-10-15 evra da bi te sluzio jos.Ja mislim da vredi,volim tu sasiju da radim.

[stanko1980]

Izmenjao sam tih par komponenti u zastiti cak i tranzistore u RGB nisam nista dobio ako neko ima jos neku ideju rado bi probao nisam jos odustao od tv-a

[Majstor Duja]

Probaj da mu vestacki simuliras tu povratnu struju topova, a kako to da uradis, nacices u datasheetu od tda8842. Samo tako ces znati da li je ekran ili zastita neispravna.
Ja tipujem na ekran...i na samsung tv aparatima je slika bila ok a gasili su se ekrani...tako da to nije merodavno...
Da li si merio struju svakog topa?
Da li si probao da regenerises ekran?

[stanko1980]

Upravo sam izmerio struju sva tri topa od plavog topa struja je povecana i krece se od 16-20uA dok je kod zelenog i crvenog oko 10uA sto bi trebala da bude ok tako i pise u service manual-u Probacu da regenerisem ekran, samo od kolege da pribavim uredjaj... Javljam sta sam uradio

[ivan tv]

Imao sam upravo taj slučaj.Nažalost ,zaključio sam da je u pitanju ekran.Ekran je tu kineski(chunghwa) i regeneracija mi nije pomogla.Pokušaj prilikom paljenja(hladan ekran) da podesiš g2 napon,da dobiješ sliku i to je to.Polako okreći trimer,jer će otvoriti sliku za vrlo mali pomeraj,ali će i zatvoriti.Polako i strpljivo.

[Nicky]

Ja sam na toj sasiji jos davno proveo nekoliko dana bas zbog istog problema. Problem rjesen podesavanjem G2 ali sa "mic po mic" jer kad tek krene ne znas dali si se dovoljno ili previse pomakao. U nekim slucajevima ni ne otvori topove i ode u stby, u nekim otvori sasvimn normalno ali se opet ugasi, nekada odleti do povratnih pa se vrati u normalu, pa se ugasi..... :) Samo polako sa G2 kao sto rece Ivan, ako ne pomogne onda katodna

[Stolle]

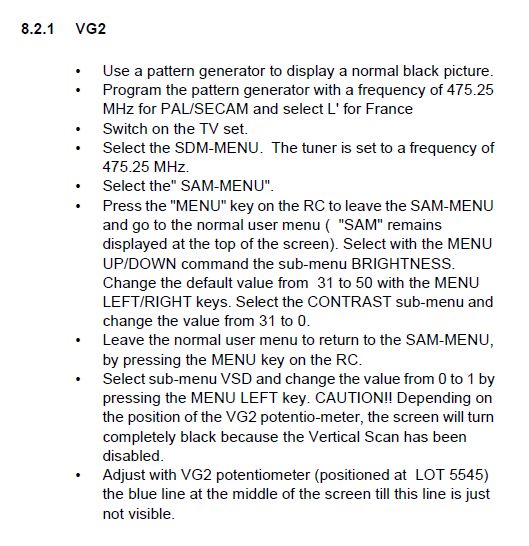

Podešavanje:

[bobi.bt]

resio sam mnogo ovakvi kvarove na ovog filips so malo podesuvanje na G2,ali jedan put mislio sam da je isti kvar sa ekrana i podesavanje G2 ali ipadao je da elko na 120V bilo je oslabjen,ne mogu da se setim dali je bilo jedan ili dva elko na 120V ali menjaj.
