VOX J2139 nema slike (RESENO)

[Ribery]

CRT TV
PROIZVOĐAČ: VOX
MODEL: J2139
EKRAN: SAMSUNG A51QGU991X001
CHASSIS:(sigurni ste u oznaku šasije)
CHASSIS: Oznake na sasiji: EK35012806 E168066
SMPS (mreža): STRW6753 pozicija N901
MCU (procesor i pozicija): TDA12176H1/N2/3 (SMD procesor sa druge strane sasije)
VERTIKALA (i pozicija): STV8172A pozicija N401
AUDIO: TDA2615 pozicija N202
FBT(vn trafo):
TUNER: QINGJIA AFT7/R001 32002150
***************************************
SIMPTOMI: Nema slike, ne radi vertikala
OPIS KVARA i PREDUZETE RADNJE: TV je vec bio kod mene na popravci sa istim simptomima. Tada sam zamenio kolo u vertikali i stavio isto kolo STV8172A i zamenio elektrolite u vertikali. TV je radio 4 dana i opet se vratio sa istim problemom. Kada sam otvorio TV bio je naduvan elektrolit C962 1000uf 25V (nalazi se kod konektora koji vodi do plocice ekrana, cokle) i bio je neispravan zastitni otpornik R954 u sekundaru mreze. Umesto tog kola za vertikalu sam stavio TDA8177 zamenio sve elektrolite osim elektrolita na B+ naponu, zamenio neispravan zastitni otpornik i proverio ostale zastitne otpornike. U vertikali i mrezi nema nista u kratkom spoju. Potrebna mi je sema da proverim napone a nisam napisao koja je sasija jer nisam siguran koja je sasija pa sam popisao sve oznake. Posle zamene svih delova slika je ovakva kao na ovoj slici :



naravno, slika je bez ove crvene fleke jer sam sliku skinuo sa neta ali je isti problem. Mislim da fali neki napon a semu nemam kako bih proverio sve napone pa mi je zato potrebna sema ako neko ima.

[Damiru]

Ili ti fali napajanje za RGB, ili je plavi top u kratkom spoju. Okači ti autentičnu fotografiju da se vidi u čemu je problem.

[alexa_pg]

Izmjeri napone na elektrodama KC i u zavisnosti od napona otprilike ce se znati sta ne valja.

PS. Zasto si stavio u naslovu "Ne radi vertikala" kad koliko vidim imas raster i greska je u RGB stepenu?

[Ribery]

Zato sto kada povecam UG2 napon na trenutak dobijem takvu sliku i ona predje u crnu ali gore odprilike na jedno 5mm ima liniju belu kao kad nevalja vertikala. Sumnjao sam i ja na RGB stepen ali je predhodni problem bila vertikala pa reko da nije opet probila ? Ne verujem da je ekran problem jer je TV imao perfektnu sliku pre nedelju dana. Sliku cu postaviti a ispravicu i naslov teme. Sema mi treba da uporedim sve napone sa seme u odnosu na izmerene napone od mreze, RGB stepena i vertikale. Samo jos da napomenem da ovakvu sliku dobijem tek kada pojacam UG2 napon a dok ga ne diram samo gore ima malo svetliju sliku a dole nista. Ako ne diram UG2 napon on sliku ne otvara. B+ je 112V a napon na elektrolitu na plocici ekrana (cokli) je 170V.

Evo i slike problema sa TV-om:

[Damiru]

Ne daje sliku jer je blokiran RGB. Da li je zbog vertikale ili napajanja za RGB, ne mogu da procenim. Trebalo bi da se vidi i da je na drajverima napon ispod 1V, umesto 3 - 4V. Proveri da li se osušio elektrolit za RGB napajanje...

[alexa_pg]

Rekao bih da je greska u vertikali.
Posebno provjeri elemente na pinu 3 IC401. Provjeri da nije neka veza tu u prekidu.

Ne znam da li je sema original ali moze da posluzi.

[milan]

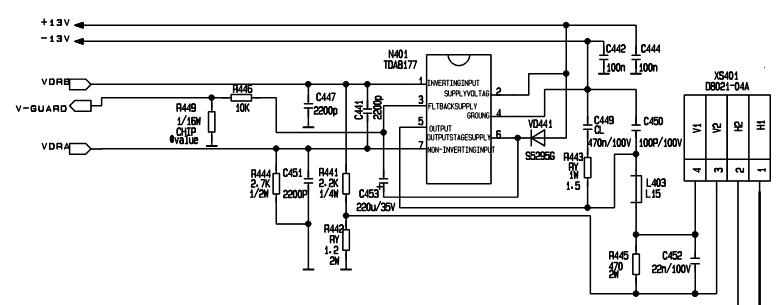

Probaj sa ovom semom 35009395
Ovde je vertikala TDA8177, sto je isto,Zavrsi to oko vertikale, promeni elektrolite u napajanju vertikale i
one druge elektrolite sto se menjaju, pa i samo IC kolo, pa napisi ovde sta se desava.
Vidim da sam duplirao, kad zavrsi brisacemo.

[Ribery]

Milane,hvala za semu . E ovako, pogledao sam ponovo vodove i stampa je OK. Napone na vertikali imam. Zamenio sve moguce elektrolite u mrezi, vertikali i horizontali, elektroliti nisu. Proverio sve zastitne otpornike i oni su uredu. Primetio sam da stelovanjem UG2 napona moze malo da se poboljsa slika i linije su manje vidljive. Ostalo mi je jos da stavim drugo novo kolo (i ovo sto sam stavio je novo) pa da vidim da li ce se nesto promeniti. Ako se ni tada nista ne promeni resavacu ga ovih dana kad stignem. Nisam skoro imao ovakav problem sa vertikalom a sumnjam na lose kolo iako je novo.


Resen je TV. Za svaki slucaj sam kupio dva kola TDA8177 u istoj prodavnici i kada sam ubacio ovo drugo kolo TV radi bez greske. Ne mogu da verujem gde sam izgubio 2 dana oko ovakve gluposti a jos vise se cudim kakve nam krseve uvaljuju od delova . Hvala puno svim majstorima koji su mi pomogli da brze resim problem .

[alexa_pg]

O kvalitetu rez. djelova nema sta da se pise. Sve odavno poznato i napisano.
Savjet za postavljanje slika.
Kod popravki TV aparata treba uvijek postaviti originalnu sliku a ne neku koju si nasao na internetu. To je veoma bitno.
Primjer:
- na slici koju si nasao na internetu vidi se da su linije u slici pravilno razmaknute a na osnovu toga se zna da je greska u RGB stepenu.
- na slici koju si slikao licno vidi se da linije nisu pravilno razmaknute, gornji dio rastera kao da je prevrnut, izgledaju kao da ne valja vertiklani linearitet sto i jeste slucaj. Greska u vertiklanom stepenu.
