volt amper meter kako povezati na punjac akumulatora

[ljupco_bt]

zdr.. imam punjac za akumulatora.. uradi sam.. trafo i grec diodu... i nista vise.. kako mogu povezati digitalni amper. volt meter sa shunt 20 amp

[alexa_pg]

Svi instrumenti se vezuju na istom principu.
Za svaki slučaj, da ne pogriješim, slikaj zadnju stranu instrumenta da vidim kako su vezane žice.

[ljupco_bt]

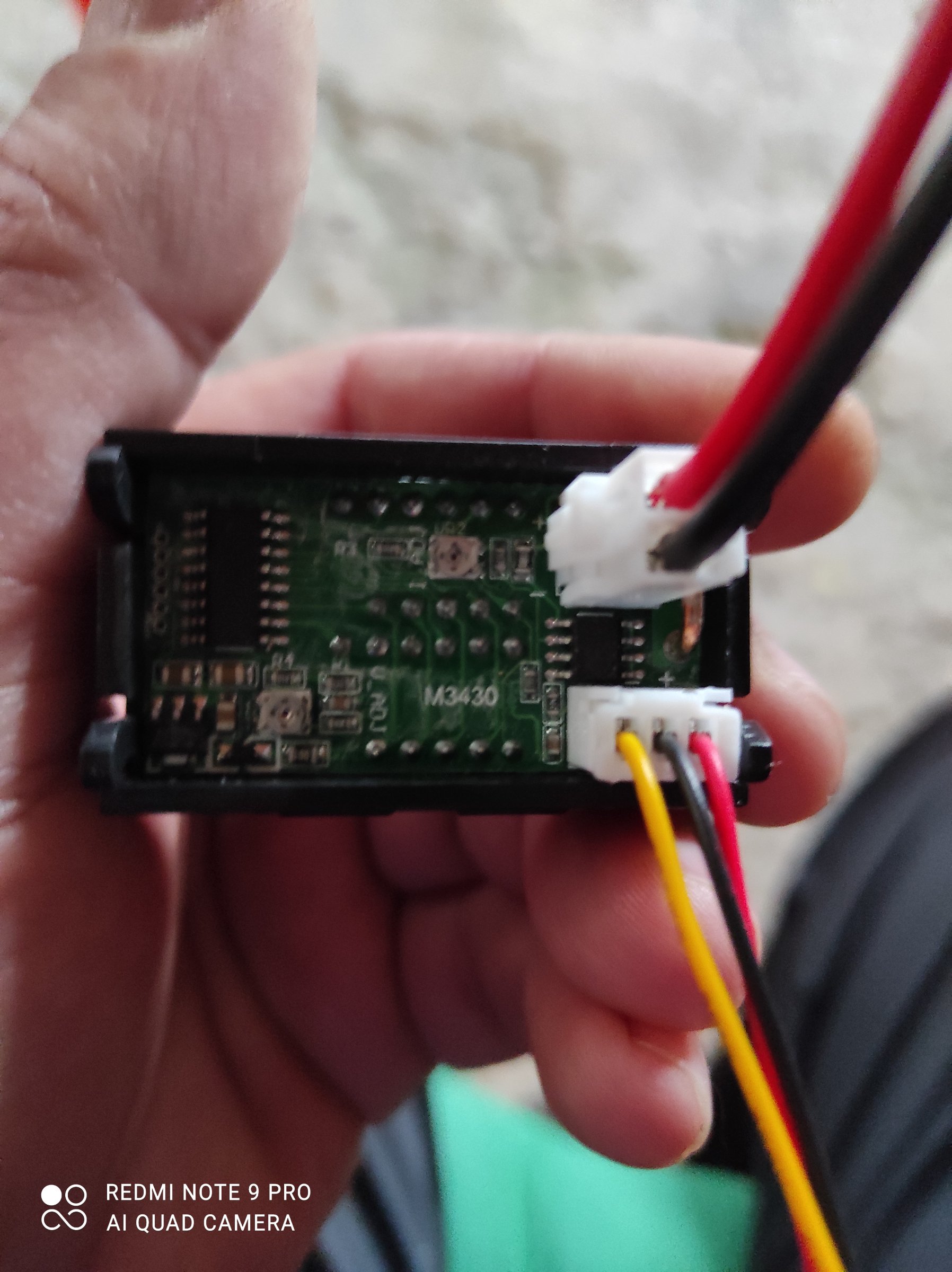

evo sliku... hocu povezati volt amper meter izmegu trafo i akumulatora.. ne koristim drugo napajanje za volt meter.. trafo posle grec diodu je nekih 14.6v..pozz

[Kobac]

[alexa_pg]

Prvo, ne znam zašto bi ugrađivao eksterni šent 20A
U tom instrumentu već imaš ugrađen sent 10A i ne vidim potrebu za drugim. Skidanjem i dodavanjem drugog otpornika samo komplikuješ sebi posao. Nakon ugradnje drugog šenta moraćeš da vršiš kalibraciju instrumenta. Ako imaš opremu za to onda OK.
Takođe kažeš da ćeš ovo koristiti za punjenje akumulatora. Auto akumulatori se obično pune strujom do 6A pa i iz tog razloga ne vidim potrebu za zamjenom sent otpornika.

Način povezivanja je sledeći (sa internim šent otpornikom)

Debela crna žica je minus izvora za napajanje - minus ispravljača (punjača)
Žuta tanka i crvena tanka se priključuju na plus ispravljača - punjača.
Crna tanka se ne priključuje nigdje. Nju izoluj.
Debela crvena se priključuje na minus akumulatora.

Najbolje pogledaj sliku u prilogu.

Kako tvoj ispravljač nema nikakvih kondenzatora, postoji mogućnost da bez priključenog akumulatora displej počne blago da treperi. To se neće dešavati kad prikačiš akumulator.
U slučaju da ti to smeta, onda moraš uraditi malu prepravku. Da te sad ne opterećujem time, to ćemo ostaviti za kraj ako ti bude smetalo.

[ljupco_bt]

ok probacu..jasam uzeo dodatni shunt misleci da punjac trafo je tako velik mozda nekih 7..8kg sekundar je sa shublerom izmeren 3.2mm misim da ima puno amperasta ja znam..ok sepak hvala puno

[ljupco_bt]

ok..radi hvala puno za pomoci

[ljupco_bt]

oh samao se puno grije mora da se ugradi shunt mislam

[Kobac]

Ne moze eksterni sent da se doda na to, postoji takav instrument za 20A ili 50A na koji ide eksterni ali ne taj.
Moze se staviti ali nece pokazivati tacnu vrednost.

[ljupco_bt]

a oakav instrument sa ovakvim shunt zasto ne moze se povezati? ..koi drugi instrument mose pusti neki link..pozz

[alexa_pg]

Možeš li da utvrdiš koja se tačno komponenta grije. Da li je to šent 10A? Obrati pažnju, može i da se grije konektor na kome su crna i crvena žica (debele)
Kakav je to potrošač (akumulator) na čijim krajevima je napon 15.2V

Od tvog odgovora vidjećemo šta dalje da radiš.

PS. Pretpostavljam da imaš lemilicu.

[ljupco_bt]

da grije se stend na instrumentu i sve one kablove na instrumentu konektore..aku je 55 a ispravnom stanje

[alexa_pg]

Pretpostavljam da taj tvoj ispravljač daje na svom izlazu mnogo veliki napon čim je na akumulatoru 15.2V a struja punjenja 7.2A
Predlažem da uradiš sledeće.

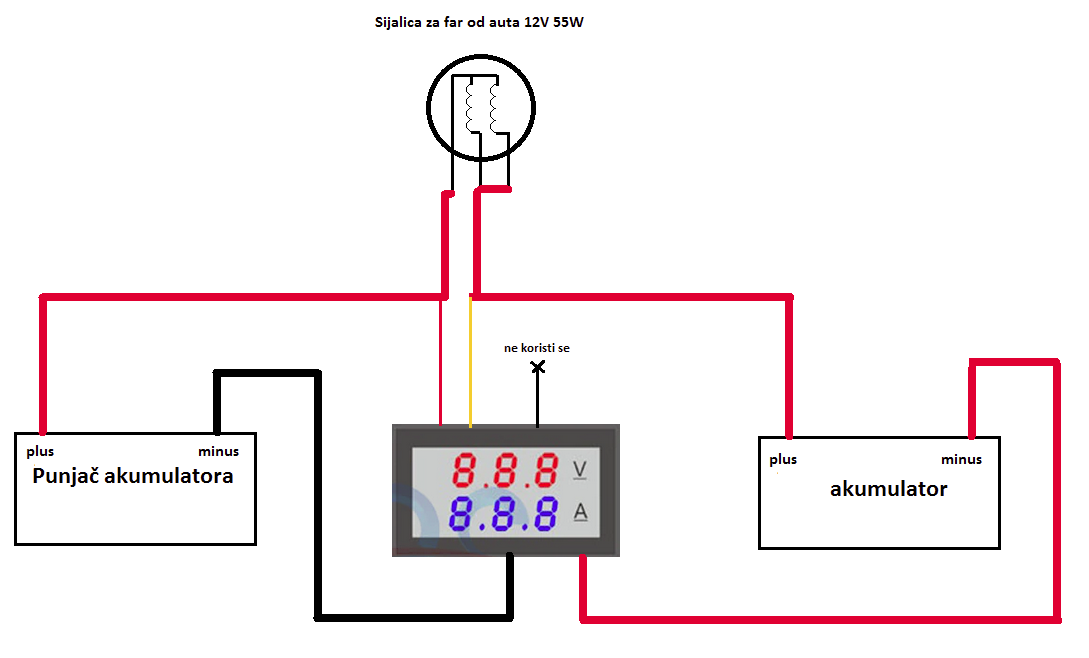

U seriju sa akumulatorom dodaj jednu auto sijalicu za far 12V. Sijalicu poveži tako da oba vlakna budu vezana paralelno. Pogledaj sliku.
Obrati pažnju da sada tanke crvena i žuta nisu vezane u istu tačku.

Ovo predlažem iz razloga da sačuvaš akumulator od prevelikog napona ispravljača.
Što se tiče šent otpornika, najlakše ga je zamijeniti. Međutim to trenutno nije hitanje.

[ljupco_bt]

punjac u slobodno hodu posle kreca ne prikljucen na akumulator daje 13.8volt..ja mogu odmotati sekundar na 12v ako je to resenje

[alexa_pg]

Ne odmotavaj ništa već postavi sijalicu kao što sam ti predložio. Da vidimo koliki će tada napon biti i kolika struja punjenja.

[sim]

Da li si lepo napisao?
Ispravljac kada nije prikacen na aku da daje 13,8V,
a isti taj punjac kada prikljucis na aku da daje 15,2V?
Pritom je aku verovatno prazan cim vuce preko 7A.
Da li smo se lepo razumeni?

[alexa_pg]

Sve je moguće ako se mjeri neispravnim ili pogrešnim instrumentom.
Pretpostavljam da on u svom punjaču osim trafoa i greca nema ništa drugo.
Iz tog razloga, talasni oblik napona na izlazu je kao na slici ispod.

Punjac - tal oblik.png (15.45 KiB) Pregledano 4073 puta.

Većina starih instrumenata ne može tačno da izmjeri ovaj napon. Da bi mogao da ga izmjeri, treba mu instrumenat koji mjeri True RMS
Iz tog razloga, mjerenje bez akumulatora (na prazno) nije tačno.

[buzdumra]

Vid ovako, bez komplikacija, taj shunt od 10 A skines i povezes od 20A
iza displeja napises X2
-znaci ocita 3,5A x2
imas pot. za struju tamo podesis ako malo klizne iz matematike ..


teza varijanta je da prepravis smd otpornike da bude drugaciji delitelj...to se na tom' instrumentu ne isplati!

[ljupco_bt]

ovako sad..trafo je bio nekih 12 v na sekundaru posle greca domotao sam jos dva tri kruga na sekundaru sada je 13.8 debljina zice na sekundaru je 3.2mm merena sa shublerom...trafo je dosta velik ima nekih 7.8 kg za izrada punjac koja debljina na zicu na sekundar je potrebno kolika vrednost na izlazu pred grec diodu ili posle..u voltima...mernej je sa kineskom instrumenta u sporedbu sa fluke instrument on na izlazu pokazuje 14.5,,kineski 13,8v u slobodnom hodu..sta na dalje uciniti imam dosta trafoa kod kuce odabra sam ovaj zato sta je najvelik i najdeblja zica na sekundaru,mogu odmotati stavicu slabija nekig 2mm.sta predlazete..pozz

[alexa_pg]

Od najobičnijeg pitanja "Kako povezati ampermetar i voltmetar" otegla se diskusija možda bespotrebno.
Odgovor na tvoje pitanje konkretno je dao kolega u svom postu.

... bez komplikacija, taj shunt od 10 A skines i povezes od 20A
iza displeja napises X2
-znaci ocita 3,5A x2
imas pot. za struju tamo podesis ako malo klizne iz matematike ..

Znači, skini taj od 10A i ugradi od 20A. Imaš trimer za podešavanje instrumenta. Da ne bi množio, izmjerenu vrijednost trimerom podesi na duplu vrijednost. Hoću reći, ako sa šentom od 20A pokazuje 2A, okreni trimer da pokazuje 4A. Time si sve završio i dobio odgovor na tvoje pitanje.

Ja sam slučajno vidio da ispravan akumulator (bar ti kažeš da je ispravan) na svojim krajevima pri punjenju ima napon preko 15V i puni se strujom većom od 7A što nikako nije dobro za njega. Zato sam ti predložio da prvo regulišeš taj problem a zamjenu šenta ostavi za kraj.
Da ne bi eksperimentisao sa motanjem trafoa, predložio sam ti da ništa ne diraš, da dodaš samo jednu sijalicu (koja će predstavljati otpornik) i da riješiš problem i sa internim šentom i sa prevelikom strujom.
Očigledno sam bespotrebno objašnjavao nešto što tebe ne interesuje.
Tako da privodimo kraju temu.
Odgovor kao da povežeš šent od 20A si dobio a evo i slike za svaki slučaj.
