TV SELENA 51CTV421D - Mreza (RESENO)

[rubin_miki]

praaaastari tv ali covek ne pita nista nego oce da se uradi..mreza proradi samo sekund i iskljuci..potrebna sema mreze ili ako je neko vec radio ove tv pa zna sta moze biti..jeste glupa mreza ali rusi znaju da ga zabibere :)

[nec]

neznam koliko si radio te TV ali ova bi trebala raditi na principu mreze Niskog TV ( sa tiristorom i tranzistorima u oscilatoru) tako da mislim da ti nece biti problem, (pisem po secanju)

[rubin_miki]

veoma malo sam ih radio, mreza jeste sa tiristorom ali ima i mnogo tranzistora okolo..sve je na instrumentu ispravno a opet ne radi :)

[nec]

da si mi blize ti dok popijes jedno (ona gotova ) jesi zamenio one elkice, (ako neces da se mucis posali je autobusom i sutra je imas) proveri isto one na sekundaru

[rubin_miki]

elkosi na esr su kao novi....i sta dok popijem, ako znas sta je pricaj....

[nec]

treba da imam negde istu (ispravnu) pa idem da je trazim, ako ne sredis do sutra, javicu ti sta sam uradio telefonom

[nec]

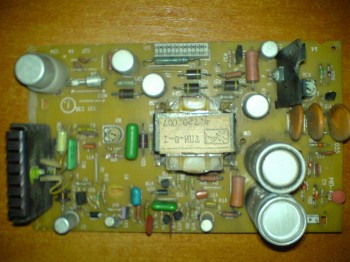

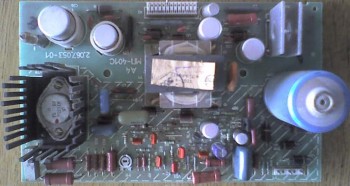

evo nasao sam je pogledaj i pisi dali da saljem (autobusom)

[rubin_miki]

salji !!! izgleda da je trafo kod mene problem....pa cemo posle nekako da se platimo

[filka]

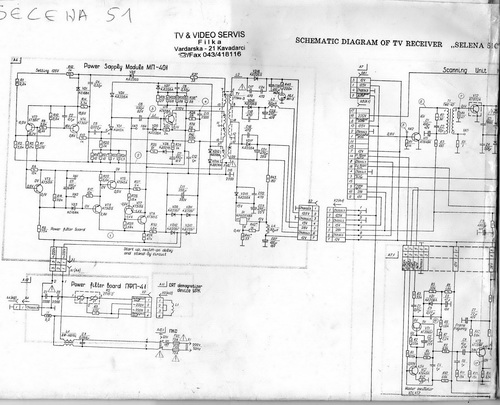

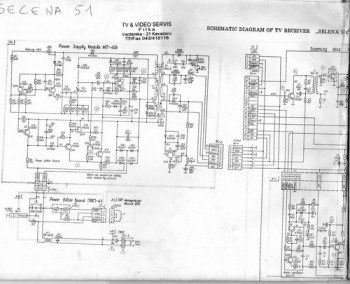

Imas tamo 2 otpornika po 1om?????

[rubin_miki]

ne, nema..gde to? mozes u vecoj rezoluciji sliku?

[filka]

Sk....

[fanzo]

evo u prilogu par šema za ruske tv iz tog doba.
To je jednostavna mreža, samo skrnavo izgleda. Promeni sve elektrolite odmah ..stavi BU326 ..tiristor BR../TR.. , buster blok , mrežni elko , eventualno grec i to je to ..kao što kolega Nec kaže, slično kao Ei mreža.

ELEKTRON C280D C380D
ELECTRON TC423
JUGOSKANDIC HORIZONT 51CTV441DW

[rubin_miki]

sve je to ispravno ali ipak sam sve to promenio, rezultat-nula bodova..sve mi lici na trafo.....ajd, evo NEC salje celu mrezu pa cemo sutra da vidimo....

[Stolle]

Još jedna šema,skenirao sam,nije loše:
viewtopic.php?p=57122#p57122
Koja odgovara od ovih,da bi moglo nešto konkretnije?
Pošto imaš iskrin analogni instrument,meri te tranzistorčiće i diode na opseg x1.Zener dioda pored prvog tranzistora i trimera?
Ako Filkina šema odgovara,pogledaj i R40 820kΩ.

[rubin_miki]

i ova bi mogla da posluzi, ali ipak Filkina je tacna..poluprovodnike merim izvadjene i na x1 i na x1K..kako sam rekao, ce da bude do trafo..

[nec]

Nemoj se muciti s njom (mreza je poslata) samo pre nego ukljucis konektore proveri dali odgovara po naponima na sekundaru (trebalo bi da odgovara) pozzz

[rubin_miki]

radi ko singerica hvala puno NEC nego, pitam si se ja danas, sto sam ispao cigan bre, ko da nemam bilo kakvu mrezu u rashodima, ko da mora ruska da bude, izvini za maltretiranje, jebi ga, duzim gajbu piva..

[Majstor Duja]

Orginal je orginal....

[nec]

Ma vazno je da si zavrsio posao , Sto se tice mreze i ova je "PO NABAVNOJ" kao kod Six-a
